Power quality management
我公司研制的電壓暫降保護器（VDC），專業解決各種行業、各類用電環境下的電壓暫降問題，已成為眾多關鍵制造工藝和敏感電子設備理想的保護裝置。VDC具有深度暫降保護功能，是現今市場獨有與革新的無電池電壓暫降保護產品。
VDC通過內置大容量超級電容儲能，當檢測到電壓跌落時，可在0.8~2ms內快速補償輸出電壓。在額定功率、電壓短時中斷（幅值跌落至零）情況下，VDC基本版的在額定功率范圍內補償1秒。VDC增強版的全補償時間最大可達99秒。
VDC電壓暫降保護裝置不需電池而且免維護，在絕大多數時間處于旁路，因此幾乎不消耗電能，設計使用壽命達20年，占地面積小。
工作原理

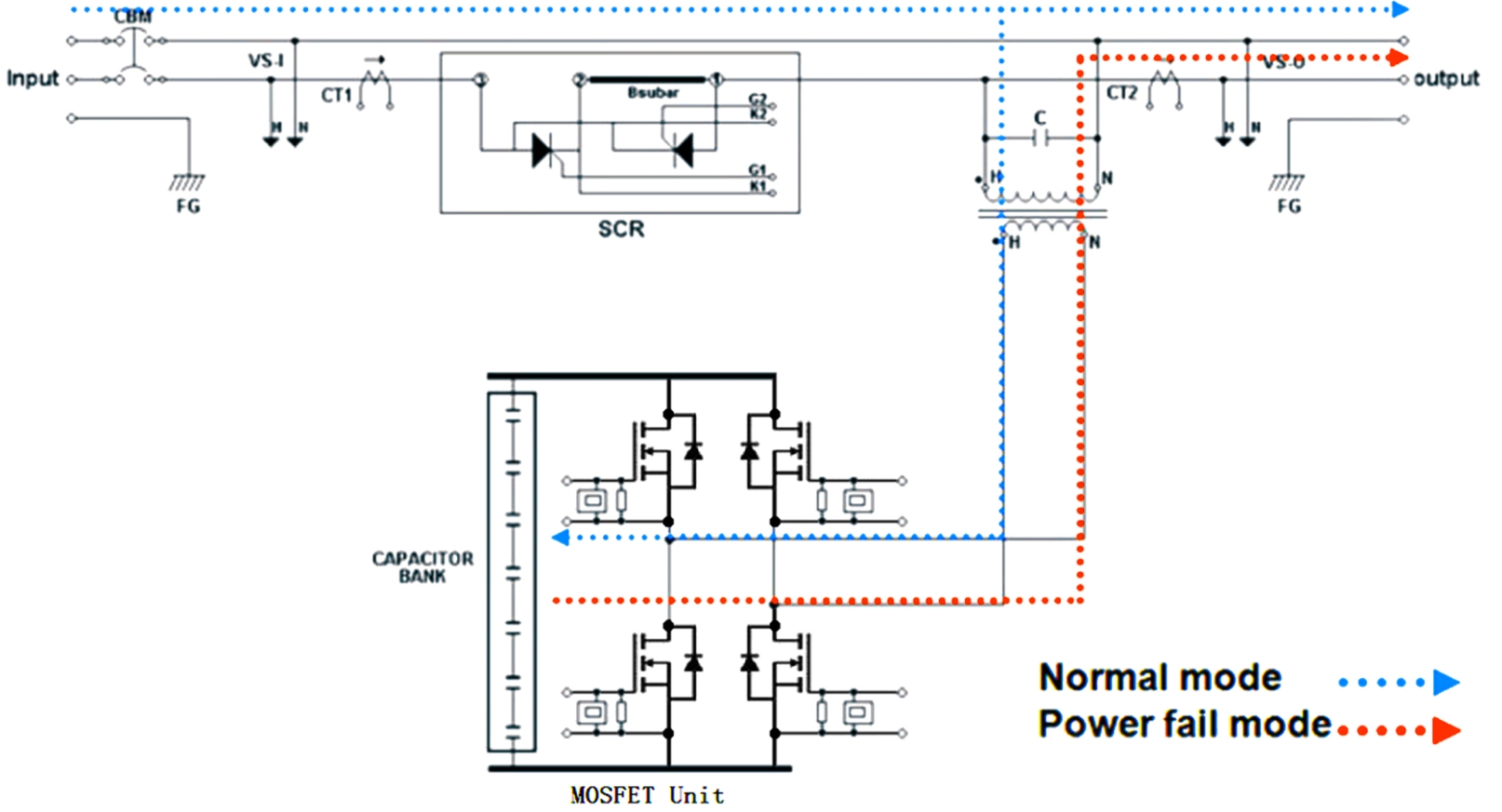

VDC工作示意圖
1)供電系統正常工作時：電流方向通過晶閘管（SCR）直通設備用電，同時給超級儲能電容模組充電（圖中藍色路線）；
2)供電系統暫降發生時：超級儲能電容器放電，經過由SPWM驅動MOSFET Unit和工頻升壓變壓器生成純正弦交流電供給設備用電（圖中紅色路線），此時，晶閘管（SCR）斷開，切斷純正交流電與暫降的電網的聯系。

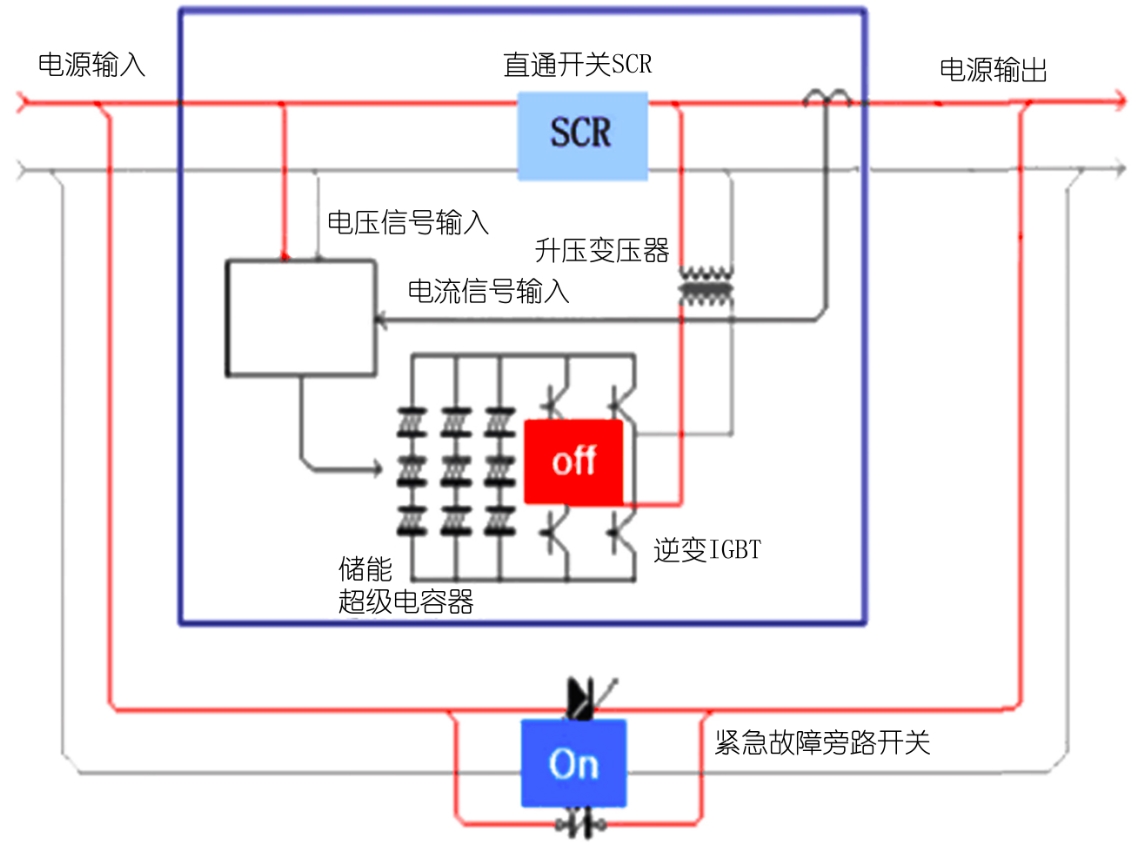

VDC原理圖
中央控制器：主要負責快速電網檢測、快速補償發生、平滑退出從而保證用電設備在電壓暫降發生時能夠正常工作。
快速檢測電網：實時采樣記錄電網、電壓、頻率等數據，采樣記錄間隔67μs，對采樣的數據進行快速分析，對電網電壓的正弦波形進行鎖相跟蹤，當電網出現電壓暫降及電流過大時，及時對電網進行補償。
快速補償模塊：當系統檢測到電壓暫降時，控制軟件利用SPWM控制算法控制MOSFET單元驅動工頻變壓器輸出純正弦波的交流電從而達到電壓暫降補償的目的，暫降補償能夠提供0-90%范圍內的電壓補償，補償時間根據補償電壓不同，最大補償時間可達99s。
平滑退出：SCR旁路算法，當供電系統發生暫降時，補償軟件驅動SCR斷開，切斷電壓暫降補償器及保護設備與市電的聯系，防止倒送電，當補償結束時或電網電壓恢復正常時SCR接通，電壓暫降補償器平滑退出，保護設備市電供電。
性能特點
電壓暫降保護模塊的特點
? 超快速補償時間，當檢測到電壓跌落時，系統響應時間為0.8～2ms，保證敏感設備正常運行
? 正弦波輸出
? 可設置輸入、輸出電壓
? 高效率、輸入輸出頻率97%～98%
? 無電池，重量輕、體積小、無噪聲、無需維護
? 旁路功能，設備退出不影響供電
? 中文顯示，實時記錄告警信息
? 485數據接口

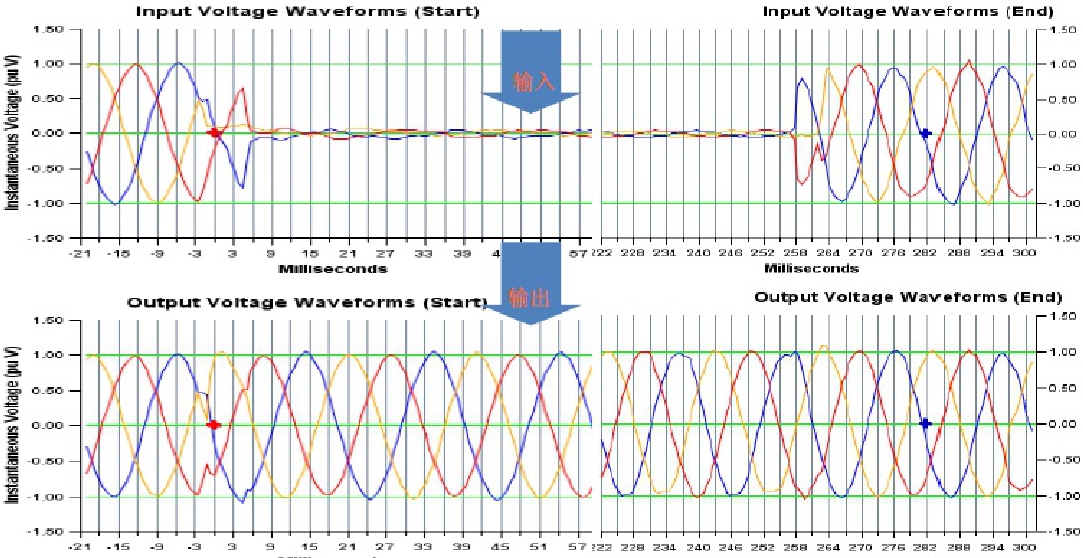

電壓暫降發生時的補償器的輸入輸出波形
三相情況，電壓跌落幾乎到0，時長約250ms，輸入輸出波形對比
全保護和關鍵部分保護

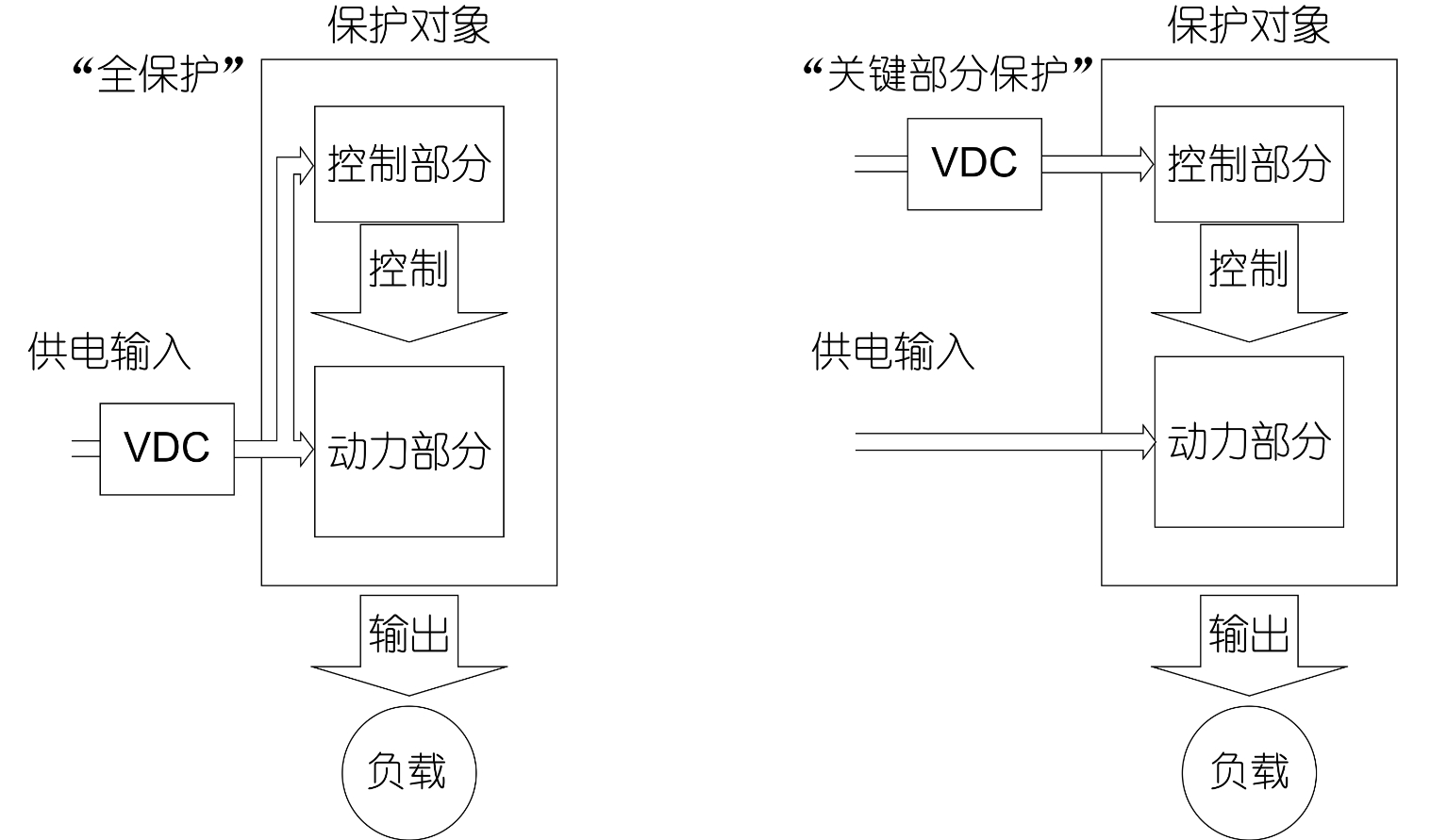

全保護和關鍵部分保護示意圖
全保護：整體保護、安全、精度高、但是成本高；
關鍵部分保護：只保護控制部分，避免系統停機，成本低，但機械部分運行精度有限

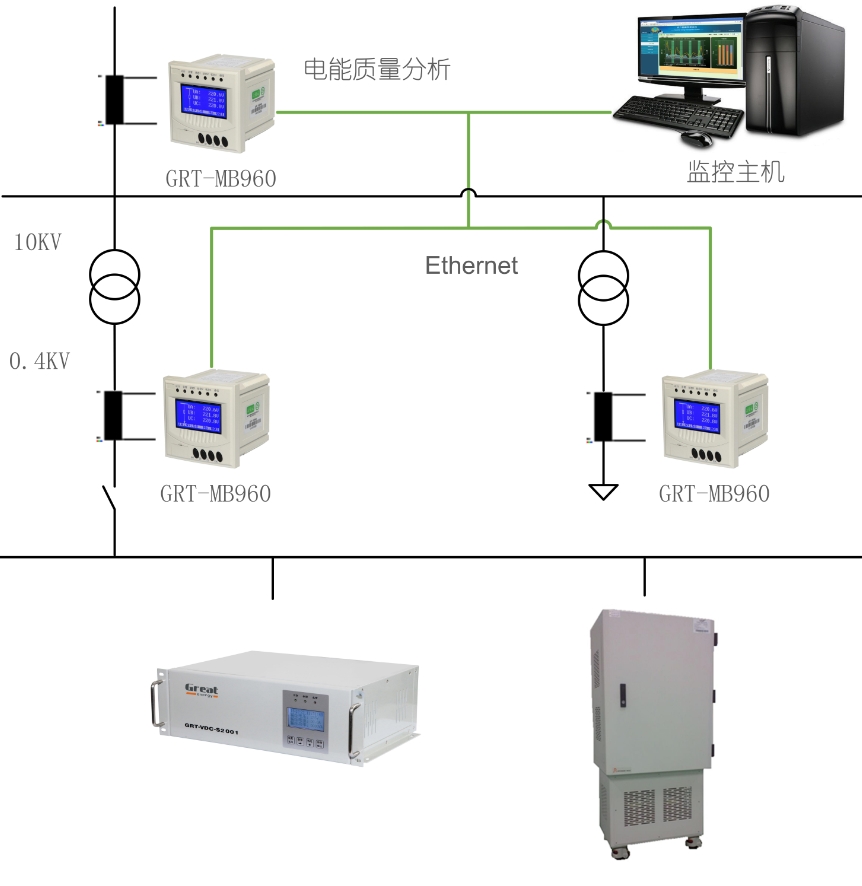

VDC電壓暫降保護系統通過在線監測儀表可以對整個系統范圍內的電能質量和電能可靠性狀況進行實時的監測，并進行電能質量分析。當檢測到電壓暫降信息時啟動VDC電壓暫降保護裝置，對系統電壓進行補償，輸出電壓可根據需要設置。當系統電壓恢復正常水平并保持一定的周期，保護裝置旁路平滑退出系統。分保護：只保護控制部分，避免系統停機，成本低，但機械部分運行精度有限
VDC應用領域
? 電子電器
射頻發生器、光刻機、蝕刻機、擴散爐、PCB鉆機、貼片機、回流焊
? 汽車制造
噴涂、烘房、焊裝、輸送鏈/傳輸系統、發動機生產線
? 食品醫療
加工和包裝生產線、吹塑機、制藥生產線、醫療圖像、冷凍機、壓縮機、 通風系統、溫度控制器、超純水泵、包裝設備、高速灌裝機器
? 公共設施
電梯，自動扶梯
? 其他自動化
人機操作控制面板、數控（CNC）機床、機器人、伺服控制器、變頻器、 數據中心、電信通訊、印刷機器、干燥機 、原料處理機 、擠出機、PLC、 接觸器、穩壓電源、傳感器、交流 I/O卡件、計時器、計數器、安全組件、繼電器等
技術參數

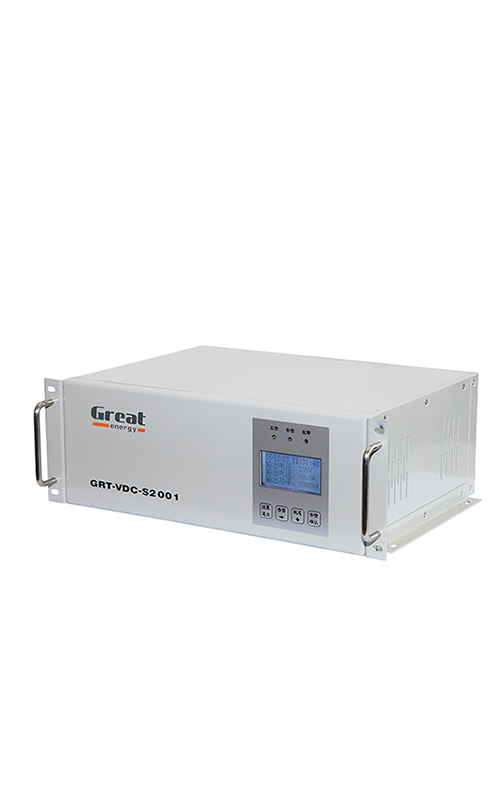

VDC單相技術規格書 | |||||

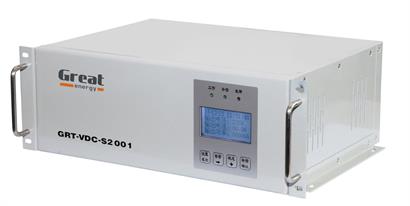

型號 | GRT-VDC- S1(2)001 | GRT-VDC- S1(2)002 | GRT-VDC- S1(2)003 | GRT-VDC- S1(2)005 | GRT-VDC- S1(2)010 |
容量/kVA | 1 | 2 | 3 | 5 | 10 |
額定電流/A | 10.0-8.3/5.0-4.2 | 20.0-16.7/10.0-8.3 | 30.0-25.0/15.0-12.5 | 50.0-41.7/25.0-20.8 | 100.0-83.3/50.0-41.6 |
外形尺寸（W*H*D）/mm | 400*150*300 | 400*180*450 | 400*200*450 | 430*250*500 | 430*250*500 |
重量/kg | 17 | 33 | 37 | 50 | 60 |
最大輸入電壓 | 132V AC / 264V AC | ||||
輸入頻率 | 50/60±1Hz / 50±1Hz | ||||
輸出電壓 | 可設置100-120V AC / 200-240V AC | ||||
過流保護 | 可設置額定電流的120%，具體按設備的容量而定。 | ||||
短路保護 | 可設置額定電流的300%，具體按設備的容量而定。 | ||||
輸出頻率 | 可設置50/60±1Hz / 50±1Hz | ||||
最大輸入電壓 | 132V AC / 264V AC | ||||
輸出波形 | 正弦波 | ||||
電壓波形畸變率 | THD < 3.0% | ||||
暫降保護電壓 | 可設置70-110V AC / 150-200V AC | ||||
恢復正常電壓 | 可設置85-120V AC / 170-220V AC | ||||
切換時間 | 2ms | ||||
補償時間 | 額定功率范圍內補償1s | ||||
顯示方式 | 大屏顯示，LED指示燈及LCD顯示屏 | ||||
設置方式 | 4按鍵（設置 退出、告警 →、狀態 +、補償 確認） | ||||
VDC三相技術規格書 | |||||||
型號 | GRT-VDC- T2(4)005 | GRT-VDC- T2(4)010 | GRT-VDC- T2(4)020 | GRT-VDC- T2(4)030 | GRT-VDC- T2(4)050 | GRT-VDC- T2(4)100 | GRT-VDC- T2(4)200 |
容量kVA | 5 | 10 | 20 | 30 | 50 | 100 | 200 |
額定電流A | 14.4-12.1 /7.6-6.6 | 28.8-24.0 /15.2-13.1 | 57.7-48.1 /30.4-26.2 | 86.6-72.2 /45.6-39.3 | 144.3-120.2 /76.0-65.6 | 289.0-241.0 /152-132 | 577.4-481.1 /320-288 |
外形尺寸 (W*H*D)mm | 600*1045*425 | 600*1045*425 | 650*1205*380 | 650*1205*460 | 800*1400*500 | 1000*1700*550 | 2000*2000*1400 |
重量kg | 100 | 130 | 200 | 300 | 500 | 710 | 1000 |
最大輸入 電壓范圍 | 三相200-240V AC / 350-400V AC | ||||||
輸入頻率 | 50/60±1Hz（自適應） | ||||||
輸出電壓 | 可設置200-240V AC / 350-400V AC | ||||||
過流保護 | 可設置額定電流的120%，具體按設備的容量而定 / 過流值可設 5A-8A | ||||||
短路保護 | 可設置額定電流的300%，具體按設備的容量而定 / 保護點可設 10A-25A | ||||||
輸出頻率 | 可設置50/60±1Hz | ||||||
輸出波形 | 正弦波 | ||||||
波形畸變率 | THD < 3.0% | ||||||
暫降保護電壓 | 可設置150-200V AC / 266-400V AC | ||||||
停止保護回差值 | 可設置170-220V AC / 300-420V AC | ||||||
切換時間 | 2ms | ||||||
補償時間 | 額定功率范圍內補償1s | ||||||
顯示方式 | 大屏顯示，LED指示燈及LCD顯示屏 | ||||||
設置方式 | 4按鍵（設置 退出、告警 →、狀態 +、補償 確認） | ||||||

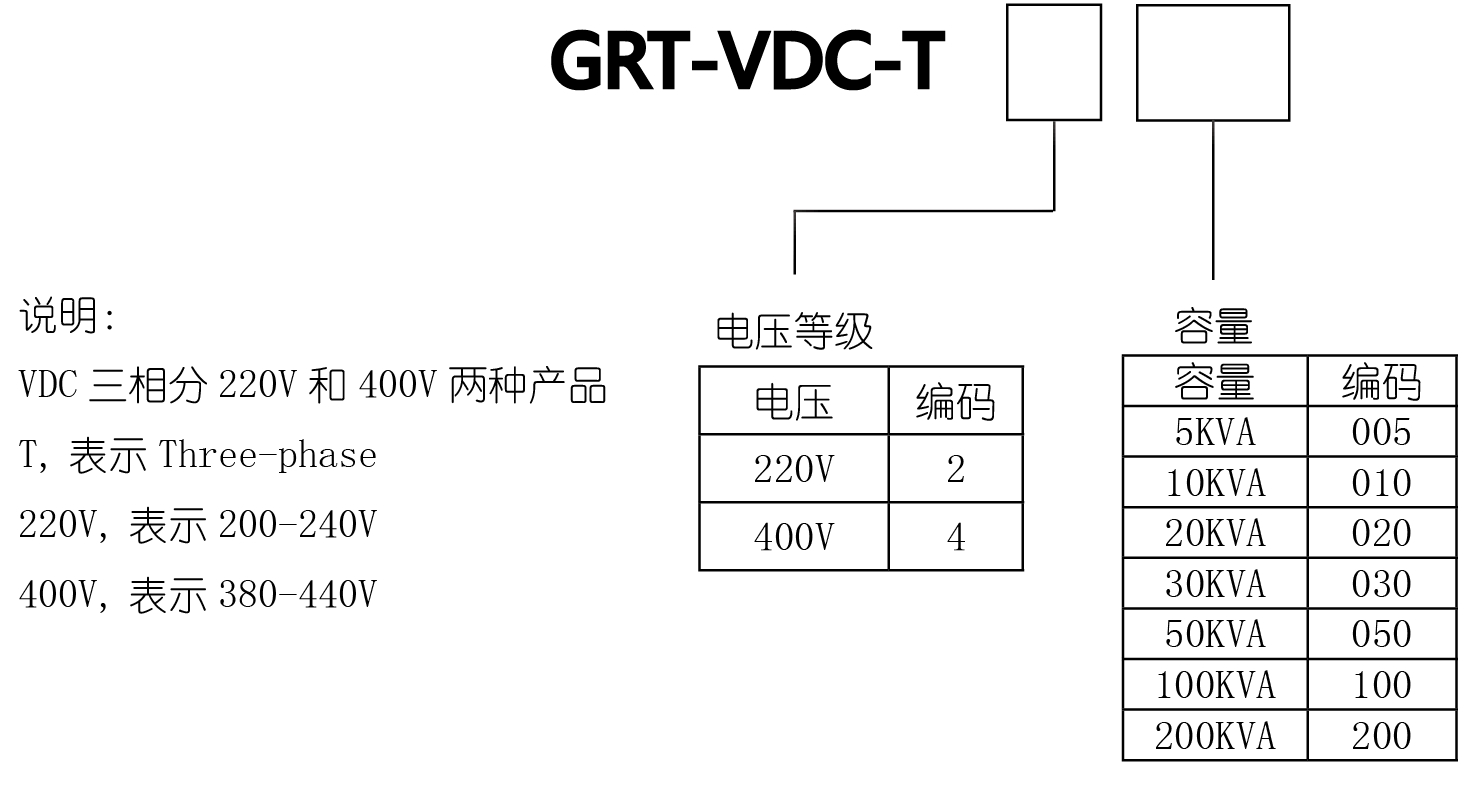

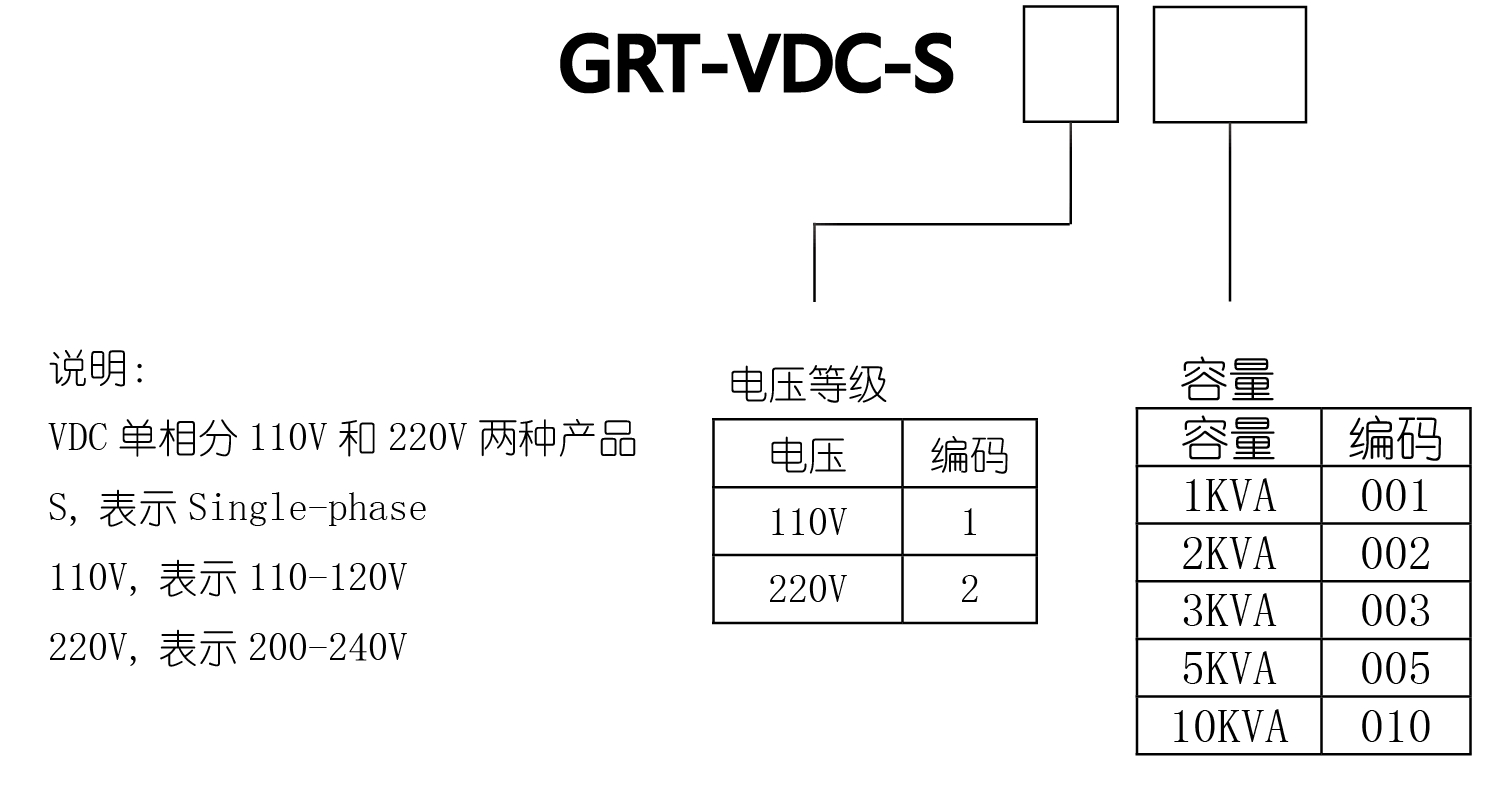

產品選型
外形尺寸
